Cable de fibra óptica de fibra ftth
Modelo: cable de fibra óptica plana de gota plana de interior/exterior, modo único, 1/2/4 Core, G657A1
• Detalles del empaque: tambor de madera contrachapada o tambor de madera con acero o cajas de cartón o cajas de cartón fumigadas (opcional)
• Tiempo de entrega: 1-2 semanas, basado en la longitud
• Capacidad de suministro: 10,000 km por mes
- Introducción del producto
Cable de fibra óptica de caída plana de interior/exterior
Este cable de fibra óptica FTTH de interior tiene un diseño de 2 mm x 3 mm. Está diseñado para aplicaciones de fibra a la casa (FTTH). Adecuado para conectar equipos de comunicación, también se utiliza como cable de acceso al edificio en los sistemas de distribución de locales. Las fibras ópticas se colocan en el centro del cable, con dos miembros de plástico reforzado de fibra paralela (FRP) o de resistencia al cable de acero colocados en ambos lados. La chaqueta exterior generalmente está hecha de material LSZH (halógeno cero cero cero de humo bajo) en blanco y negro, con un diámetro relativamente pequeño y una buena flexibilidad.

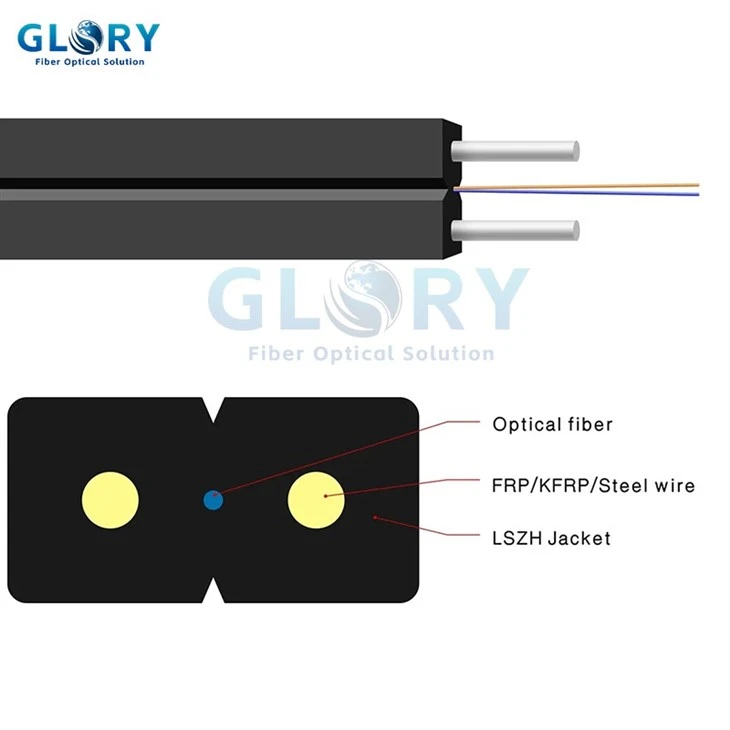

Este cable de caída FTTH tiene una sección transversal '8'. Los miembros de refuerzo se encuentran en el centro de los dos círculos y pueden ser de metal o no metal. La fibra óptica se coloca en el centro geométrico de la sección transversal en forma de 8 '. La fibra dentro del cable es principalmente G.657A2 Pequeña fibra de radio de flexión, lo que permite la instalación con un radio de flexión tan pequeño como 20 mm.
Características para el cable de caída plana FTTH:
1. Fácil de desnudar
2. Terminación directa
3. Diámetro pequeño
4. Diseño seco completo
5. Resistencia al agua
6. Retardante de fuego libre de halógeno / bajo humo cero halógeno
7. Flexible
8. Funcionado con miembros de fuerza no metálicos
Aplicaciones del cable de fibra óptica FTTH Drop:
El cable de caída al aire libre FTTH es un nuevo tipo de cable de fibra óptica. Cuenta con una forma de mariposa/ figura 8. Al ser compacto y liviano, es adecuado para la fibra a la casa (FTTH). Se puede cortar para que se ajuste a la distancia requerida en el sitio. Esta característica aumenta la eficiencia de la construcción. La estructura única de la Figura 8 del cable permite la terminación rápida de campo.
Parámetros técnicos:
|
Artículo |
Parámetro tecnológico |
|
Tipo de cable |
Cable de caída |
|
Recuento de cables |
1 2 4 6 8 12 |
|
Color de fibra |
Verde, amarillo |
|
Tipo de fibra |
9/125 (G657A2) |
|
Color de la vaina |
En blanco y negro |
|
Material de la vaina |
Lszh |
|
Dimensión del cable (mm) |
3.0(±0.1) *2.0(±0.1); 5.2(±0.1) *2.0(±0.1) |
|
Peso del cable (kg/km) |
15 |
|
Mínimo Radio de flexión (mm) |
10 (estática) 25 (estática) 30 (estática) 60 (estática) |
|
Atenuación (db/km) |
0.4 a 1310 nm, 0.3 a 1550 nm |
|
Tensión a corto plazo (N) |
200; 600 |
|
Resistencia al aplastamiento (N/100 mm) |
1000; 2200 |
|
Temperatura de operación (grado) |
-20 ~ +70 grado |
|
Conteo de fibra |
|
|
|
|
|
|
1 |
2.0×3.0 |
8 |
100/200 |
1000/2200 |
15D/30D |
|
2 |
2.0×3.0 |
8 |
100/200 |
1000/2200 |
15D/30D |
|
4 |
2.0×3.0 |
8 |
100/200 |
1000/2200 |
15D/30D |
|
6 |
2.0×3.5 |
8.5 |
100/200 |
1000/2200 |
15D/30D |
|
8 |
2.0*4.0 |
9.0 |
100/200 |
1000/2200 |
15D/30D |
|
12 |
2.0*5.0 |
9.7 |
100/200 |
1000/2200 |
15D/30D |
Detalles del embalaje:
1-2 km por rollo. Empacado por tambor de madera. Otro embalaje disponible de acuerdo con la solicitud del cliente.
Marca de vaina:
La siguiente impresión (sangría de lámina caliente blanca) se aplica a intervalos de 1 metro.
a. Proveedor: gloryoptic o como se requiere el cliente;
b. Código estándar (tipo de producto, tipo de fibra, recuento de fibras);
do. Año de fabricación
d. Marcado de longitud en metros.
Nota:
El estándar de embalaje y los detalles como se estima anteriormente y el tamaño y el peso final se confirmarán antes del envío.
Los cables están empacados en cartón, enrollados en Bakelite & Wooden Drum. Durante el transporte, las herramientas correctas deben usarse para evitar dañar el paquete y manejar con facilidad. Los cables deben protegerse de la humedad, mantenerse alejadas de las altas temperaturas y las chispas de fuego, protegidas de la flexión y el trituración, protegida del estrés mecánico y el daño.
