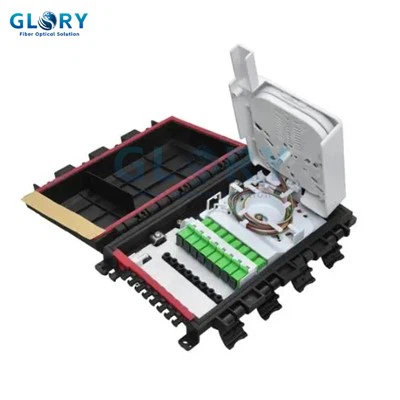

Recinto de fibra óptica en línea
Modelo: GL-6809 Enline Fiber Optic Recause
Tamaño: 512 × 213.5 × 151 mm
Tamaño del cartón interno: 625 × 245 × 175 mm (1 PC)
Tamaño del cartón exterior: 645 × 520 × 380 mm (6 PC)
- Introducción del producto
GL-6809 Cierre de empalme de fibra óptica
Solución de conexión de cable óptico versátil para entornos hostiles
Descripción general del producto
El GL - 6809 en línea de fibra óptica es una solución multifuncional para conectores de fibra óptica, ramificación y protección. Su estructura modular admite múltiples métodos de conexión, incluyendo conexión directa, puente y ramificación. Tiene una alta compatibilidad y es adecuada para la instalación de la red en varias situaciones montadas en la pared, la pared, la tubería, la orilla y el enterrado, que cumple con los altos requisitos de confiabilidad de la red en diversas situaciones.
Características clave
Todos - Adaptabilidad del entorno
Diseño de capacidad de densidad alto -
Configuración de puerto flexible: Proporciona 2 entradas de cable principales (φ9-11 mm) y 16 puertos de cable de rama (φ4-6 mm), admitiendo el acceso paralelo al cable múltiple.
144 núcleos a gran capacidad: Built - en 3 bandejas de fusión apilables (24/48 núcleos por bandeja) con SNAP - en el diseño para un fácil almacenamiento de fibra y control de radio de curvatura (mayor o igual a 40 mm).
Fácil instalación y mantenimiento
304 sujetadores de acero inoxidable: Anti - Los tornillos de corrosión y las arandelas permiten el desmontaje repetido.
Herramienta - Operación libre: Quick - El diseño de la cubierta de bloqueo permite la apertura/cierre sin herramientas especiales, mejorando la eficiencia de mantenimiento en un 50%.
Accesorios estandarizados: Incluye cinta de sellado, tubos de pegamento impermeables, cinta de aislamiento y admite válvulas opcionales, cables de conexión a tierra, etc.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | GL09-6809 |
| Dimensiones (L × W × H) | 512 × 213.5 × 151 mm |
| Peso | 3.5-4.0 kg |
| Calificación de protección | IP68 |
| Capacidad de fusión | 144 núcleos (máximo) |
| Compatibilidad de cable | Cable principal φ9-11 mm; Rama φ4-6 mm |
| Métodos de instalación | Aerial/Wall - montada/tubelina/pozo/entierro directo |
Escenarios de aplicación típicos
Empalme del cable de la estación base 5G
Sellado impermeable para cables de fibra de rama múltiples - en pozos de hombre, lo que respalda el despliegue rápido de enlaces de Fronthaul entre las unidades RU/DU.
FTTH Puntos de distribución óptica
Wall - Instalación montada en corredores, ramificando los cables de troncal para terminar - usuarios, compatibles con 1:32 integración de divisor.
Zona industrial Direct - redes enterradas
Corrosión química - Diseño resistente adecuado para campos de petróleo y empalme del cable del tronco subterráneo del área de fábrica.
Dibujo de estructura
