Cierre de fibra vertical
Artículo: Cierre de fibra vertical
Modelo: Serie GL-GPJ09-5817 (tipo A/B/C)
Capacidad máxima: 648 fibras individuales
Aplicación: aérea, montaje en poste, montaje en pared y subterráneo
Material ROHS e IP 68

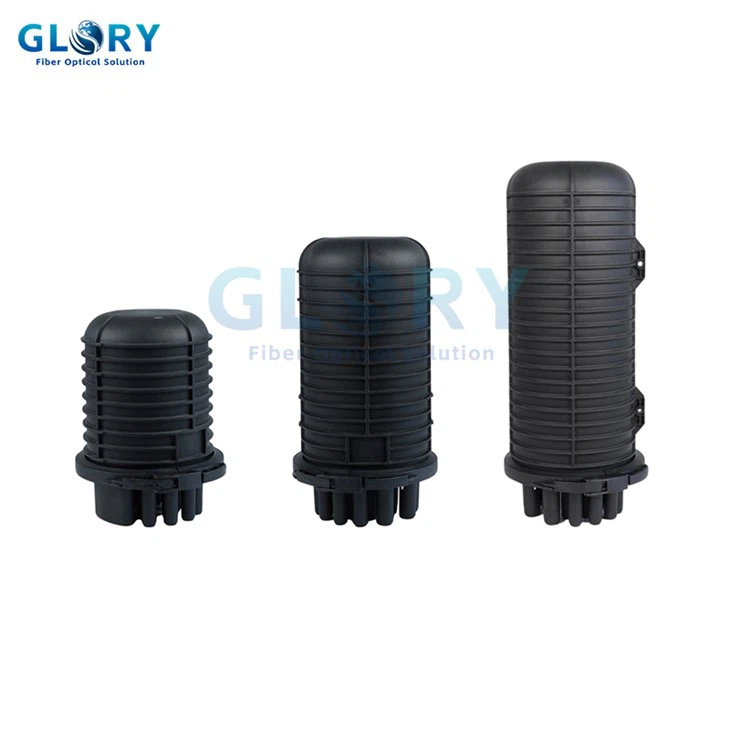

Los productos de esta serie están equipados con la misma base con un domo de diferentes tamaños, están disponibles tanto sellado termorretráctil como sellado mecánico.
- Introducción del producto
El cierre de fibra vertical de la serie GL-GPJ09-5817 tiene un diseño de alta capacidad. El rango de capacidad de empalme por fusión es de 144F~648F, con capacidad de bandeja de 12F/6F. Las bandejas de empalme para los cierres de juntas son intercambiables con bandejas divisorias. Tanto el empalme por fusión como la instalación del divisor son factibles. Al emplear el sello termorretráctil, el grado de protección de esta serie puede alcanzar IP68. La base de sellado termorretráctil es intercambiable con la base de sellado mecánico. Esta serie incluye tres modelos GL-GPJ09-5817-A, GL-GPJ09-5817-B y GL-GPJ09-5817-C, diseñados para usarse con cables comentados (tubo protector suelto, fibra suelta) , en cualquier ambiente (aéreo, pedestal, enterrado, pozo de registro, pozo de registro).
Especificaciones
|
Nombre del árticulo |
Cierre de fibra vertical serie GL-GPJ09-5817 |
|
Tamaño (mm) |
Tipo A: 400 × Φ270 Tipo B: 500 × Φ270 Tipo C: 625 × Φ270 |
|
Color |
Negro |
|
Puertos de cables |
1 puerto ovalado para cable de fibra de Φ10 – Φ25mm 4 puertos redondos para cable de fibra de Φ14 – Φ22mm 12 pequeños puertos redondos para cable de fibra de Φ8 – Φ16 mm |
|
Grado de protección |
IP68 |
|
Capacidad de empalme de fibra |
Tipo A: 144 fibras Tipo B: 360 fibras Tipo C: 648 fibras |
|
Capacidad de una sola bandeja |
6F o 12F |
|
Solicitud |
Montaje aéreo/de alcantarilla/pared/poste |
|
Caja interior (mm) |
Tipo A: 550×315×285 Tipo B: 650×315×285 Tipo C: 775×315×285 |
|
Caja exterior (mm) |
/ |
Característica
• Fabricado en plástico de ingeniería modificado de alta resistencia, antiimpacto y anticorrosión.
• Se proporcionan dos tipos de base de cierre como opciones.
• Se encuentran disponibles 3 tipos de bandejas de empalme, incluidas la bandeja de 12F, la bandeja de 6F y la bandeja divisoria.
|
Imagen |
Tcódigo de rayo |
Ddimensión (mm) |
Capacidad |
|
45# |
133×110×4 |
6 fibras |
|
|
46# |
133×110×8 |
12 fibras |
|
|
52# |
133×110×8 |
Instale 1 microdivisor 1:8 y 2 microdivisores 1:4 |
Dibujo de estructura:
GL-GPJ09-5817-A
GL-GPJ09-5817-B
GL-GPJ09-5817-C
Instalación:
Adecuado para enterrado directo, aéreo, poste, tubería, boca de acceso, pared.
Preguntas más frecuentes
1 ¿Cómo pedir la serie GL-GPJ09-5817 de cierre de fibra vertical?
Necesitamos la siguiente información para cotizar
Tipo de sellado: termorretráctil o base mecánica.
máxima capacidad
Tipo de bandeja de empalme, 6F o 12F
¿Necesita instalar un divisor? ¿Cuantas piezas?
Método de instalación: poste, pared o antena
Accesorios opcionales: válvula de aire, dispositivo de puesta a tierra.
Paquete: cartón, plataforma
Término comercial: FOB, CIF o CFR
