¿Sabe cómo elegir el cable óptico adecuado?

¿Qué es un cable óptico?

Los cables ópticos transmiten datos en forma de pulsos de luz a través de un vidrio flexible y ópticamente puro. Los cables ópticos se componen de cinco partes: el núcleo, el revestimiento, el revestimiento, las piezas de refuerzo y la funda exterior. El núcleo está compuesto de dióxido de silicio (SiO2) de alta-pureza y una pequeña cantidad de dopantes, capaces de transmitir pulsos de luz generados por láseres o -diodos emisores de luz (leds). El revestimiento es una fina capa de vidrio (con un índice de refracción diferente al del núcleo), que rodea y protege el núcleo de la fibra óptica y refleja la luz de regreso al núcleo, permitiendo que la señal óptica se propague a lo largo de la fibra óptica. La capa de recubrimiento está diseñada para absorber el impacto, evitar la flexión excesiva y reforzar el núcleo. Las piezas de refuerzo están diseñadas para proteger el núcleo de fibra de tensión y compresión excesivas, especialmente durante la instalación. La funda exterior puede proteger la fibra óptica de impactos, humedad y otras influencias externas.

Sugerencias para elegir el cable óptico adecuado

1. Tipo de cable óptico

En primer lugar, debemos elegir cables ópticos monomodo-(SM) o multimodo-(MM) según las aplicaciones y especificaciones de la red. Generalmente, las fibras ópticas SM se utilizan para aplicaciones de larga-distancia y en exteriores, mientras que los cables ópticos multimodo MM se utilizan para aplicaciones de corta-distancia y en interiores.



2. Número de núcleos de fibra óptica

Después de elegir el tipo de fibra óptica, debemos calcular cuántas fibras ópticas se necesitan para la construcción de la red. Esto depende en gran medida de la escala de FTTX (Fibra a x) y ODN (Red de distribución óptica), así como del tipo de cable óptico utilizado.
Los cables ópticos troncales desde el centro de datos hasta la caja de distribución pueden tener núcleos de cable que van de 24 a 288. La cantidad de núcleos en los cables ópticos de distribución es menor en comparación con la de los cables ópticos troncales. Los cables ópticos entrantes FTTH son generalmente de 1 o 2 núcleos.



3. Entorno de implementación

También debemos considerar la estructura y el material del cable óptico según su ubicación de implementación.

Exterior

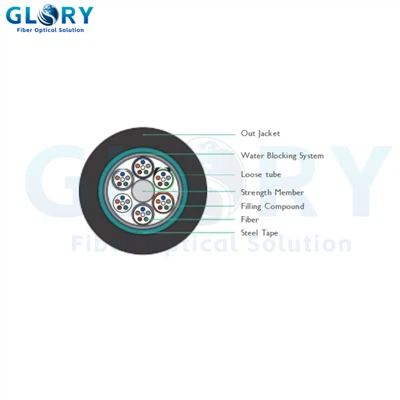

Cuando se necesitan cables ópticos-enterrados directamente en exteriores, los cables ópticos blindados-con capas de tubos sueltos son la mejor opción. Este cable óptico proporciona protección contra compresión tanto para la fibra óptica como para el propio cable.

Cuando se encuentra en un entorno elevado, los cables ópticos que pueden soportar su propio peso son una mejor opción. Los cables ópticos autoportantes tienen componentes de refuerzo, como cables de acero adicionales, FRP o aramida, para proporcionar resistencia a la tracción. Los cables ópticos autoportantes más comunes son los cables ópticos en forma de ocho y los cables ópticos ADSS.

Interior
Las características retardantes de llama, bajas emisiones de humo y libres-de halógenos (LSZH) de los cables ópticos deben ser lo primero a lo que debemos prestar atención cuando utilizamos cables ópticos en interiores. En circunstancias normales, podemos confirmarlo a partir del grado retardante de llama y el material de la cubierta de los cables ópticos con bajo contenido de humo y sin halógenos y otros cables ópticos.

En entornos de tuberías, los tipos retardantes de llama-(FR) y de baja emisión de humo y sin halógenos (LSZH) son las opciones más adecuadas para los cables ópticos. En ambientes interiores expuestos, se deben utilizar cables ópticos -ignífugos, de bajo humo y sin halógenos (LSZH).

Las fibras ópticas con revestimiento apretado-pueden ofrecer excelentes propiedades mecánicas, como un diámetro de flexión pequeño, suavidad y facilidad de pelado, lo que las hace adecuadas para aplicaciones en interiores.





Edificio
Al tender cables vertical u horizontalmente en edificios, se recomienda elegir cables ópticos con revestimiento apretado-, cables ópticos agrupados (tipo D-) o cables ópticos derivados (tipo B-).



4. Conector

Los conectores desempeñan un papel crucial en el establecimiento de una red de fibra óptica segura. Los principales tipos de conectores incluyen ST, FC, SC, LC y MTP. El conector ST es el conector más popular en redes de telecomunicaciones. Tiene resorte-, lo que significa que se puede conectar y desmontar muy fácilmente. FC tiene un cuerpo roscado y se utiliza principalmente en entornos de alta-vibración, fibras ópticas polarizadas y fibras ópticas SM. SC es un conector a presión-que se puede bloquear simplemente empujando y tirando. Se utiliza principalmente en fibras ópticas SM, redes dúplex, CATV, conversores de medios y FTTX. LC es un conector de férula cerámica estándar, que tiene la mitad del tamaño del conector SC. Se utiliza principalmente en fibras ópticas SM, centros de datos, redes de área local, FTTH, CATV, etc. El conector MTP/MPO ofrece un conector multi-núcleo de alto-rendimiento que se utiliza en centros de datos.

Resumen

En conclusión, estos son varios factores que debemos tener en cuenta a la hora de elegir el cable óptico adecuado. Con estas condiciones, creo que puedes seleccionar el cable óptico más adecuado.
