Divisor de fibra óptica

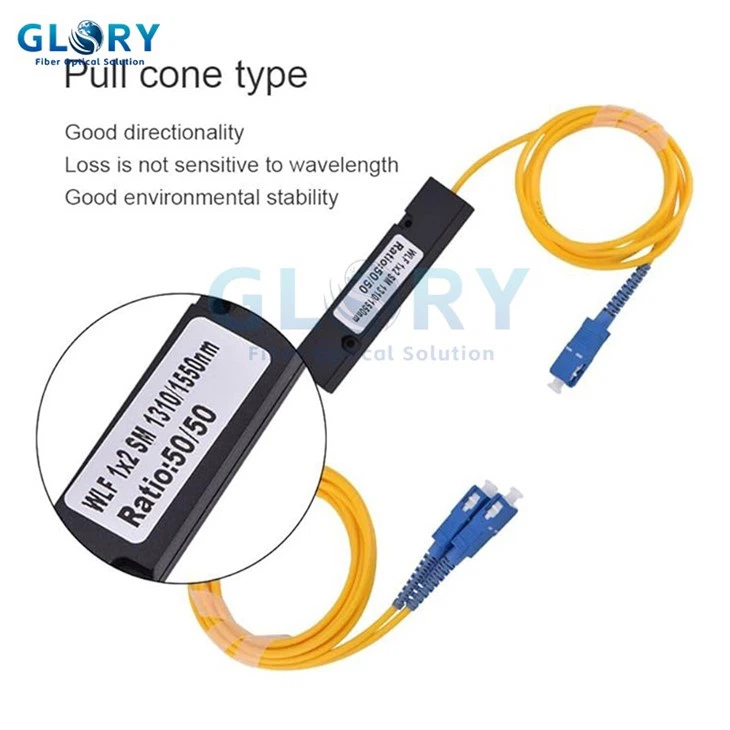

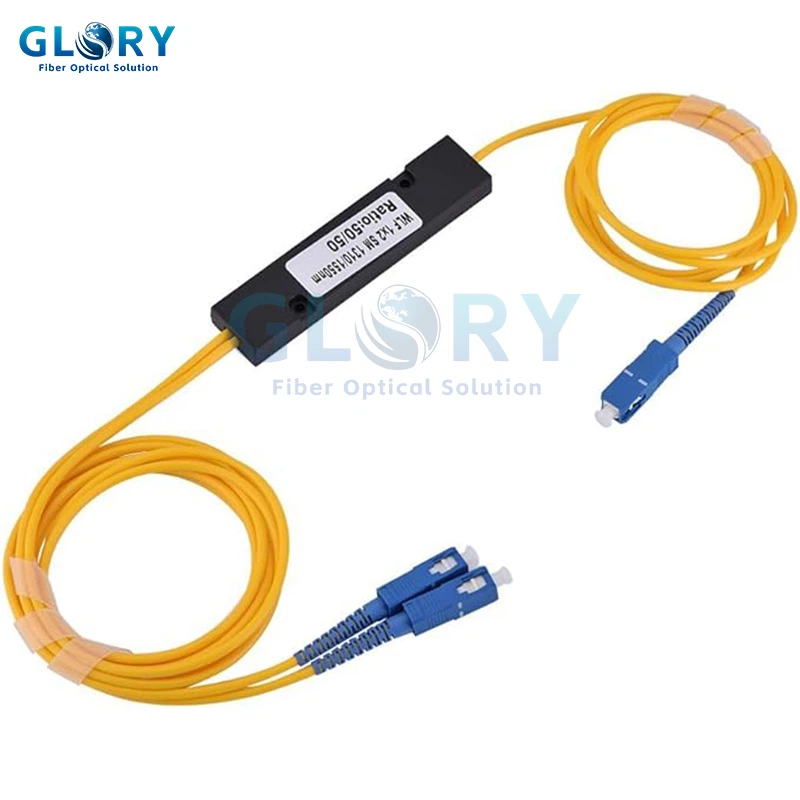

Artículo: Divisor de fibra óptica 1x2
Modelo: Divisor de fibra óptica o Divisor de fibra óptica SC de 1 a 2 con SC-SC
Aplicación de conector para FTTX (FTTP, FTTH, FTTN, FTTC)
- Introducción del producto
El divisor de fibra óptica 1x2 tiene clase portadora: baja pérdida de inserción, buena estabilidad y buena uniformidad de canal a canal, baja pérdida dependiente de la polarización. Es un diseño compacto, liviano y ocupa poco espacio.
El divisor de fibra óptica es conveniente, rápido y práctico, se puede instalar directamente en una variedad de cajas de intercambio de fibra óptica y puede distribuir la señal de manera uniforme a cada cliente con una gran estabilidad de transmisión.
Con buena directividad, buena estabilidad ambiental, no sensible a la pérdida de longitud de onda.
Características
•Baja pérdida de inserción
• Varias relaciones de acoplamiento
• Tamaño compacto
Especificaciones
|
Acoplador de tres ventanas (TWC) |
|||
|
Calificación |
P |
A |
|
|
Configuración de puerto |
1×2 o 2×2 |
||
|
Longitud de onda operativa (nm) |
1310, 1490 y 1550 |
||
|
Ancho de banda operativo (nm) |
1310±40,1490±10 y 1550±40 |
||
|
Pérdida excesiva típica (dB) |
0.07 |
0.10 |
|
|
Pérdida de inserción (dB) |
50/50 |
Menor o igual a 3,6 |
Menor o igual a 3,8 |
|
40/60 |
Menor o igual a 4,7/2,7 |
Menor o igual a 4,9/2,9 |
|
|
30/70 |
Menor o igual a 6.0/1,9 |
Menor o igual a 6,3/2,1 |
|
|
20/80 |
Menor o igual a 7,9/1,3 |
Menor o igual a 8,4/1,4 |
|
|
10/90 |
9,20~11.00/ Menor o igual a 0,75 |
8,80~11,40/ Menor o igual a 0,8 |
|
|
5/95 |
12.05~14.20/ Menor o igual a 0.4 |
11,55~14,65/ Menor o igual a 0.5 |
|
|
3/97 |
14,10~16,50/ Menor o igual a 0,35 |
13,60~17,05/ Menor o igual a 0,45 |
|
|
2/98 |
15,60~18,55/ Menor o igual a 0,3 |
15.00~19,20/ Menor o igual a 0,4 |
|
|
1/99 |
18,45~21,70/ Menor o igual a 0,25 |
17,80~22,40/ Menor o igual a 0,35 |
|
|
PDL (dB) |
Menor o igual a 0.15 |
Menor o igual a 0.20 |
|
|
Directividad (dB) |
Mayor o igual a 55 |
||
|
Temperatura de funcionamiento (grados) |
-40 ~ +85 |
||
|
Dimensión del paquete |
Fibra desnuda de 250μm: Φ3,0×45 mm Tubo suelto de 900μm: Φ3,0×54 mm Tubo suelto de 900um/2mm/3mm: 90×20×10mm |
||
Aplicaciones
• Comunicación por fibra óptica
• Sistema de televisión por cable
• Red de área local
